一种自循环桶钻

技术领域

本创意涉及旋挖施工技术领域，尤其涉及一种自循环桶钻。

背景技术

目前，随着我国基建实力的发展，旋挖机打桩凭借噪音低、粉尘少、成孔好等优点应用越来越广泛，也越来越被人们熟知。

旋挖机钻头包括牙轮桶钻、截齿桶钻等，在旋挖机施工过程中，旋挖机通过动力头、钻杆将动力输出到钻头的方头上，从而达到转动钻头的目的，同时旋挖机通过加压以及钻杆自重的方式将压力输出到钻头上。牙轮桶钻、截齿桶钻等桶钻在旋转扭矩和垂直方向压力组合下破碎岩土。

在钻进过程中，破碎下来的岩土碎屑因为不能及时排走，碎屑包裹住牙轮或者截齿，导致牙轮或截齿被碎屑包裹，导致孔内的水不能充分给牙轮或者截齿降温，同时大量岩土碎屑沉积在孔底，磨损腐蚀了牙轮钻头和截齿的母体，加剧了桶钻的消耗。

创意内容

本创意的目的是提供一种自循环桶钻，解决桶钻排渣能力差，工作过程温度高，钻进速度慢的问题。

为解决上述技术问题，本创意采用如下技术方案：

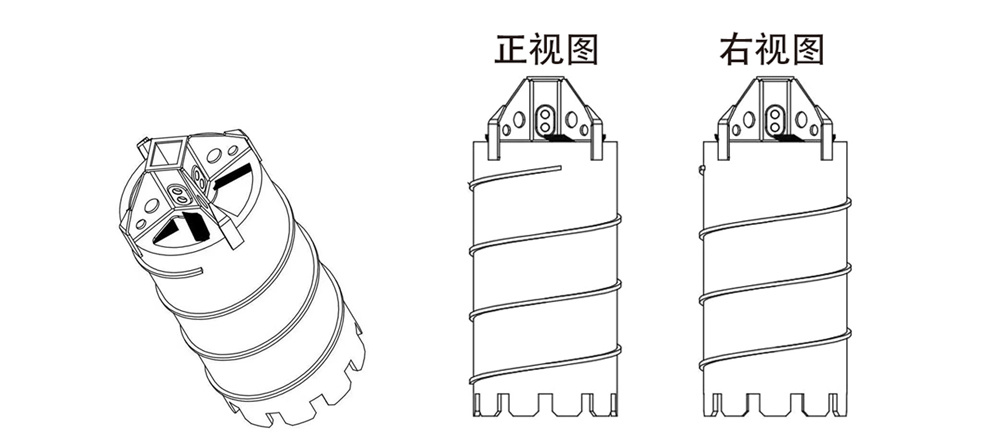

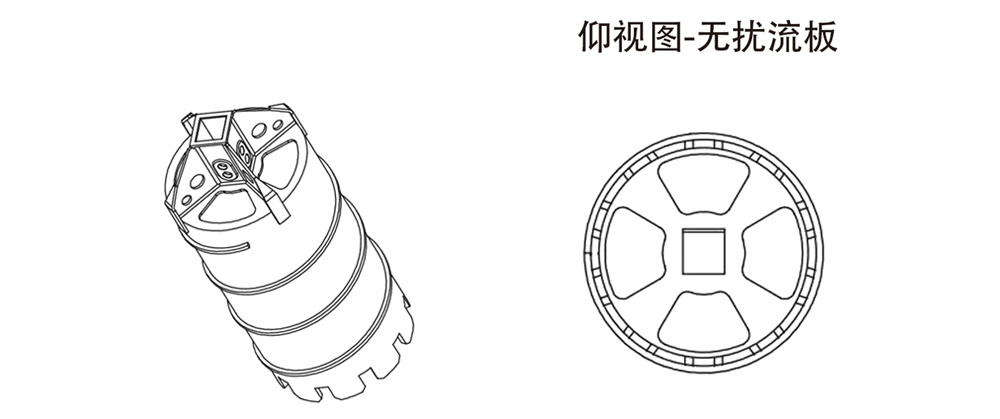

本创意是一种自循环桶钻，包括桶体和扰流板，所述桶体的外壁上设有导渣条，所述导渣条设置为螺旋状，所述桶体的顶部平均的开设有若干扇形镂空，所述扰流板与所述扇形镂空一一对应并与所述扇形镂空形成夹角，所述扰流板的倾斜方向均与流体的流动方向相切。

进一步的，所述扰流板的两个固定端设置为向同一侧弯曲的弧形结构，一个固定端设有方形缺口，所述扰流板通过所述方形缺口与所述扇形镂空的边缘焊接固定，所述方形切口的大小根据所述扰流板的倾斜角度设定，另一个固定端与所述桶体的内壁焊接固定。

进一步的，所述扰流板的数量设置为四个，若干所述扰流板等距排列。

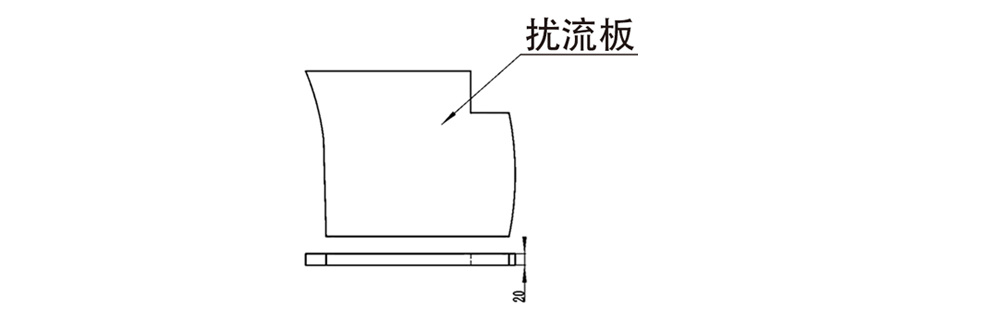

进一步的，所述扰流板的厚度不低于20mm。

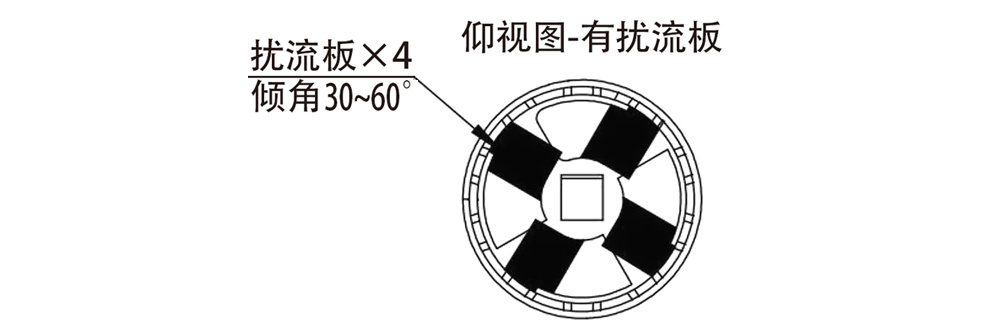

进一步的，所述扰流板与所述扇形镂空的夹角为30°-60°。

与现有技术相比，本创意的有益技术效果：

本创意在桶钻的上端加装扰流板，钻杆转动时，扰流板将钻孔内的水卷入桶体内部，在桶体内部形成自上而下的水压，当水从桶钻的下端排出的时候，形成的水流能够起到通淤的作用，桶体外壁焊接的全螺旋导渣条可以在桶壁外侧形成自下而上的流体流动，配合桶钻顶部的扰流板更有效地完成桶钻的自循环，减小了对桶钻的磨损，延长了桶钻的使用寿命，同时也提高了钻进速度，从多方面节约成本。

本创意在很大程度上改善了桶钻的排渣能力，降低了桶钻在工作中的温度，清洁了孔底，提高了钻进速度，可广泛应用于旋挖机打桩施工领域的截齿桶钻和牙轮桶钻。
