金刚石钻头的分类及其表示方法

2019/10/15

1. 钻头分类号由四个字符组成，第一个字符用英文字母表示钻头体的材料，第二个字符用阿拉伯数字分别表示钻头的布齿密度、聚晶金刚石复合片（以下简称PDC）的尺寸或切削齿的类别、钻头的冠部轮廓形状。

1.1 PDC钻头的分类应符合表1的规定。

1.2 天然金刚石钻头、热稳定聚晶金刚石（以下简称TSP）钻头的分类应符合表2的规定。

2. 钻头型号的表示方法

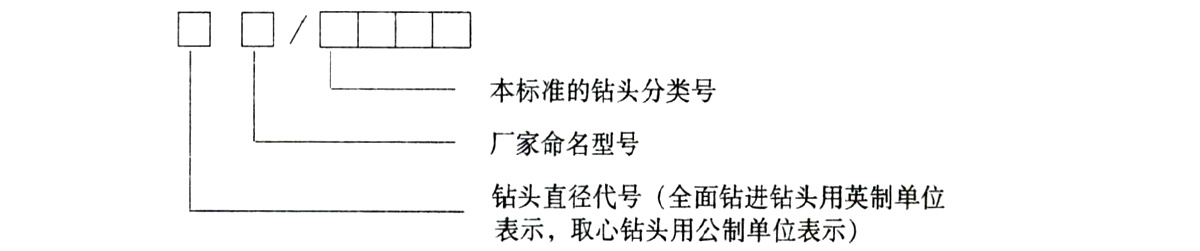

2.1 钻头型号由钻头直径代号、厂家命名型号和按本标准制定的钻头分类号三部分组成，如图1所示。

2.2 各钻头厂家可以根据需要编制各自产品的厂家命名型号，同时应制定厂家命名型号与本标准钻头分类号的对照表。

2.3 钻头型号的表示方法：

示例1（全面钻进钻头）：8 1/2 R426 /S231

其中，钻头直径代号为8 1/2，表示全面钻进钻头直径为215.9mm（8 1/2in）；厂家命名代号为R426；本标准的钻头分类代号为S231（钻头体材料代号S表示钻头体为钢体式；布齿密度代号2表示为中等；PDC齿直径代号3表示PDC齿直径为13.44mm；钻头冠部轮廓高度代号1表示为鱼尾形）。

示例2（取芯钻头）：215.9×105SC226/M723

其中，钻头直径代号为215.9×105，表示取芯钻头外径为215.9mm，内径为105mm；厂家命名型号为SC226，本标准的钻头分类号为M723（钻头体材料代号M表示钻头体为胎体式；切削齿密度代号7表示切削齿为3-7粒/0.2（1克拉）；切削齿代号2表示切削齿为TSP；钻头冠部轮廓高度代号3表示钻头冠部轮廓高度为中）。

表1 PDC钻头的分类

钻头体材料		PDC齿密度代号（当量齿数）	PDC齿直径代号		PDC钻头冠部轮廓高度代号
胎体	钢体		分级代号	尺寸 mm	鱼尾形	短（＜58mm）	中（58-114mm）	高（＞114mm）
M	S	1 稀（≤30）	1	＞24	1	2	3	4
			2	14-24
			3	＜14
		2 中（＞30-40）	1	＞24
			2	14-24
			3	＜14
		3 密（＞40-50）	1	＞24
			2	14-24
			3	＜14
		4 高密（＞50）	1	＞24
			2	14-24
			3	＜14
注: 1. 表中的“当量齿数”用以衡量PDC钻头的布齿密度。“当量齿数”的计算以215.9mm（8.5mm）直径的钻头、 13.44mm（0.529in）直径的切削齿为基准。当钻头直径、切削齿直径与该基准相异时应进行折算，具体计算方法如下： 2. 当同一只钻头出现几种直径的切削齿时，钻头PDC齿直径代号的确定应以数量最多的齿（不包括规径面上的齿）为依据。

表2 天然金刚石钻头和TSP钻头的分类

钻头体材料（胎体）	切削齿密度代号 (齿的粒度)	切削齿分类代号		钻头冠部轮廓高度代号
		分类代号	类别	扁平式	短（＜58mm）	中（58-114mm）	长（＞114mm）
M	6 稀 [＜3粒/0.2g(1克拉)]	1	天然金刚石	1	2	3	4
		2	TSP
		3	混合齿
	7 中 [3-7粒/0.2g(1克拉)]	1	天然金刚石
		2	TSP
		3	混合齿
	8 密 [＞7粒/0.2g(1克拉)]	1	天然金刚石
		2	TSP
		3	混合齿
		4	孕镶
