牙轮钻头水眼的作用以及固定方法
公司新闻
行业新闻
展会信息

牙轮钻头水眼的作用以及固定方法

分类:
行业新闻
2019/06/24 10:41
【摘要】:
钻头水眼,充分利用钻头水力功率,使高速液体直接射向井底,充分清除井底岩屑,提高钻进效率的重要器官

钻头水眼是在钻进中,以充分利用钻头水力功率,使高速液体直接射向井底,充分清除井底岩屑,提高钻进效率的重要器官。它主要由喷嘴、卡簧、密封圈组成。

适合喷射钻井需要的钻头即喷射式钻头,其结构要考虑以下几个方面:

钻头体内腔流道应使 泥浆流动时阻力最小;

喷嘴形状应有较好的射流特性(流量系数大,等速核要长)

可以根据水力设计要求,选用或更换喷嘴;

水眼布置(喷射方向、水眼位置高低、数量)要有利于清除岩屑。

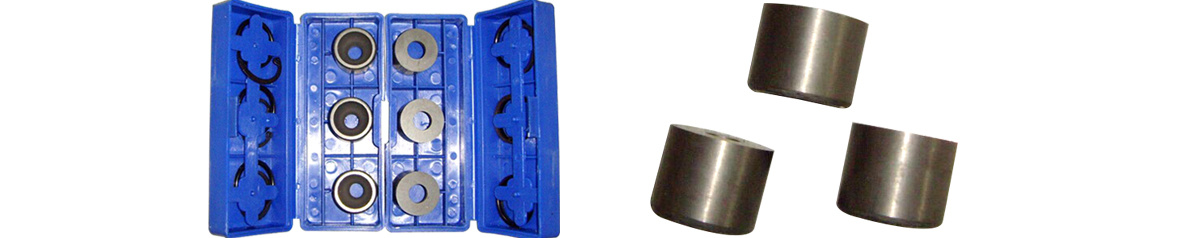

喷射式钻头在水眼处装有硬质合金制的喷嘴。喷嘴应便于安装、拆卸,因为在使用前根据当时情况选定适合尺寸的喷嘴再进行安装。钻头在工作后,喷嘴还可拆下重复使用。喷嘴与钻头之间要密封,以免泥浆从间隙流过时刺坏钻头体使喷嘴落井。

固定喷嘴方法有以下几种:

一种是用卡簧挡圈将喷嘴卡在钻头体上,并用O形圈进行径向密封;

另一种是用压帽将喷嘴固定在钻头体上(在钻头体水眼处,有内螺纹,用O形圈进行端面密封;

最后一种是用O形圈密封,在喷嘴外圆及钻头体水眼孔内有环槽,将水眼装好后,插入特制的金属丝,将喷嘴卡死在钻头体上。



表5 喷嘴的安装尺寸和水孔直径



钻头直径 喷嘴外径 装配长度

水孔直径

mm

in mm

基本尺寸

mm

极限偏差

mm

基本尺寸

mm

极限偏差

mm

3 1/2 - 5 1/2 88.9 - 139.7 20.3

0

-0.13

17.5

0

-0.30


5 5/8 - 7 3/8 142.9 - 187.3 23.6 19.0
7 1/2 - 8 1/4 190.5 - 209.6 29.8 21.0
8 3/8 - 14 5/8 212.7 - 371.5 33.0

0

-0.16

27.0
≥14 3/4 ≥374.6
注1:装配长度指喷嘴入口端至挡圈槽入口一侧的长度。注2:水孔直径每档间隔1mm注3:如用户所需的钻头直径不在本表范围内,喷嘴的安装尺寸和水孔直径可由用户和制造厂协商确定。
