牙轮钻头的常见牙齿形状

图片名称

2019/04/06

对于牙齿的基本要求是破岩效率高、寿命长。为满足这一要求,一是牙齿的几何形状要合理;二是齿的材料要耐磨并有足够的强度。

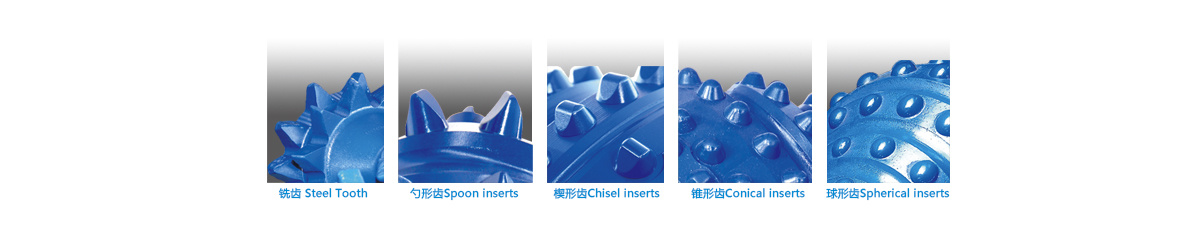

目前牙轮钻头的牙齿有铣齿(也称钢齿)和硬质合金齿(简称镶齿)两大类。
铣齿齿形
铣齿牙轮钻头的牙齿与牙轮壳体成一体,它是由牙轮毛坯经过铣削加工形成,为了提高牙齿的耐磨性,在齿面上敷焊硬质合金粉。
铣齿的齿型主要是楔形齿。外排保径齿可作成P型、T型、L形。
镶齿齿形
a. 楔形齿:适用于破碎具有高塑性的软地层以及中硬地层,齿尖角由65-90不等,齿尖角小的适合软地层,齿尖角大的适合较硬的地层。
b. 勺楔形齿:还有一种楔形齿两边不对称,其中一边凹入,称为勺楔形齿(Scoop Chisel),适合钻软地层。
c. 锥形齿:分单锥和双锥两种,以压碎方式破碎岩石,60°-70°中等锥形齿用来钻中硬地层,如灰岩、白云岩。90°锥及120°双锥型齿适用于研磨性高的坚硬地层,如硬砂岩、石英岩。
d. 三棱齿:在双锥形齿的锥面上每隔120°削出一个平面而成,适用于硬脆地层和软、塑性地层的交错层。
e. 球形齿:强度和耐磨性较高,以压碎和冲击的方式破碎高研磨性的坚硬地层,如燧石、石英岩、玄武岩、花岗岩。
f. 抛射体形齿:它是球形齿的变形,齿较高但有一定强度,适用高研磨性的坚硬地层。
g. 平顶形齿:齿形园柱体,端部有倒角,只用在牙轮的背锥上,以防止牙轮背锥磨损,从而维持规径大小。
f.   斜楔形齿:基本是楔形,但齿刃部分为一端窄 ,一端宽。用在中硬到软地层钻头的外排齿上。宽的一边耐磨性大,装在钻头外缘,以切削井壁防止钻头磨小。
